Prehľad produktov

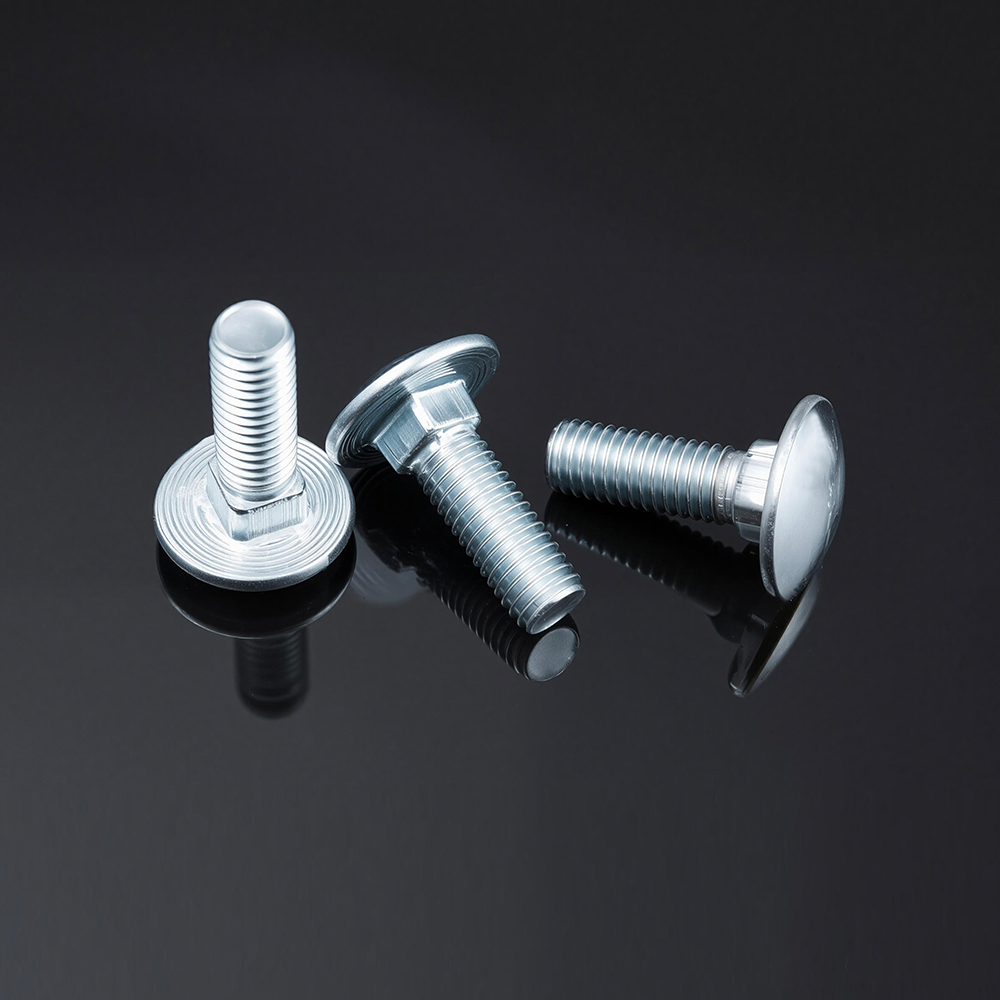

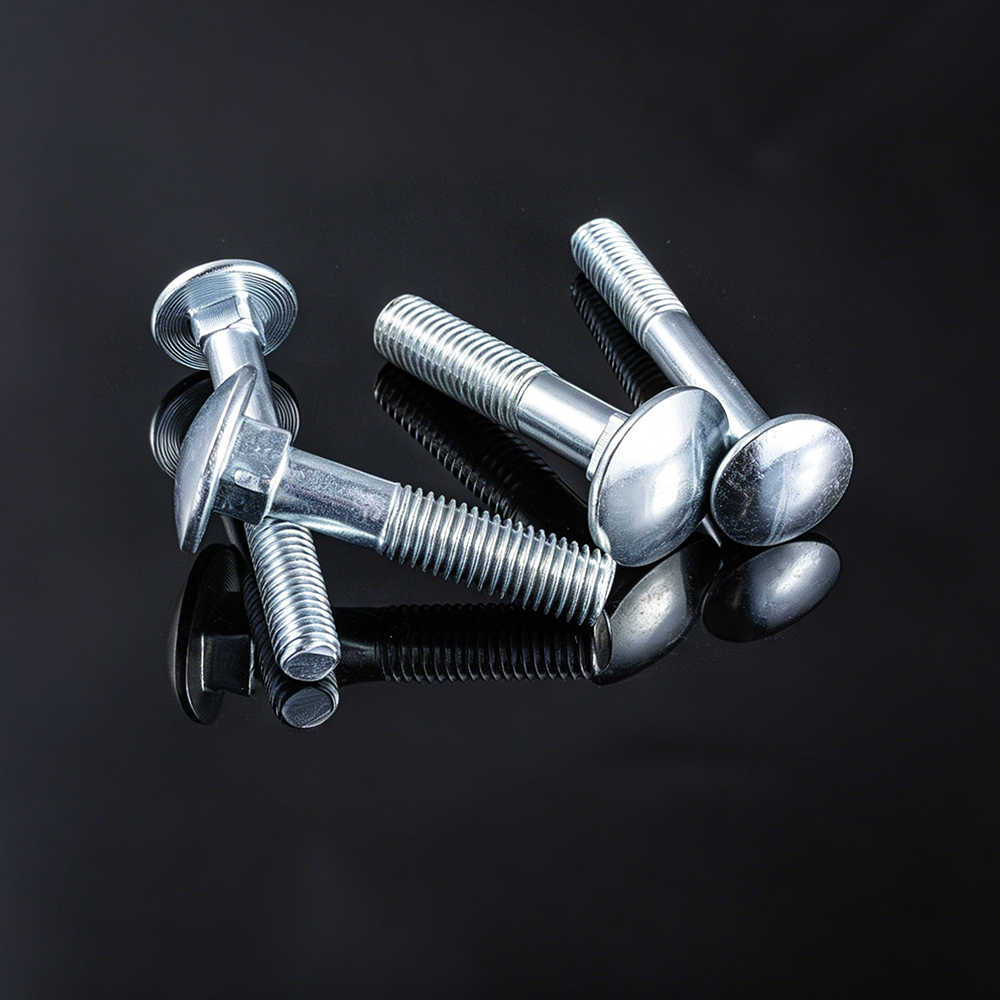

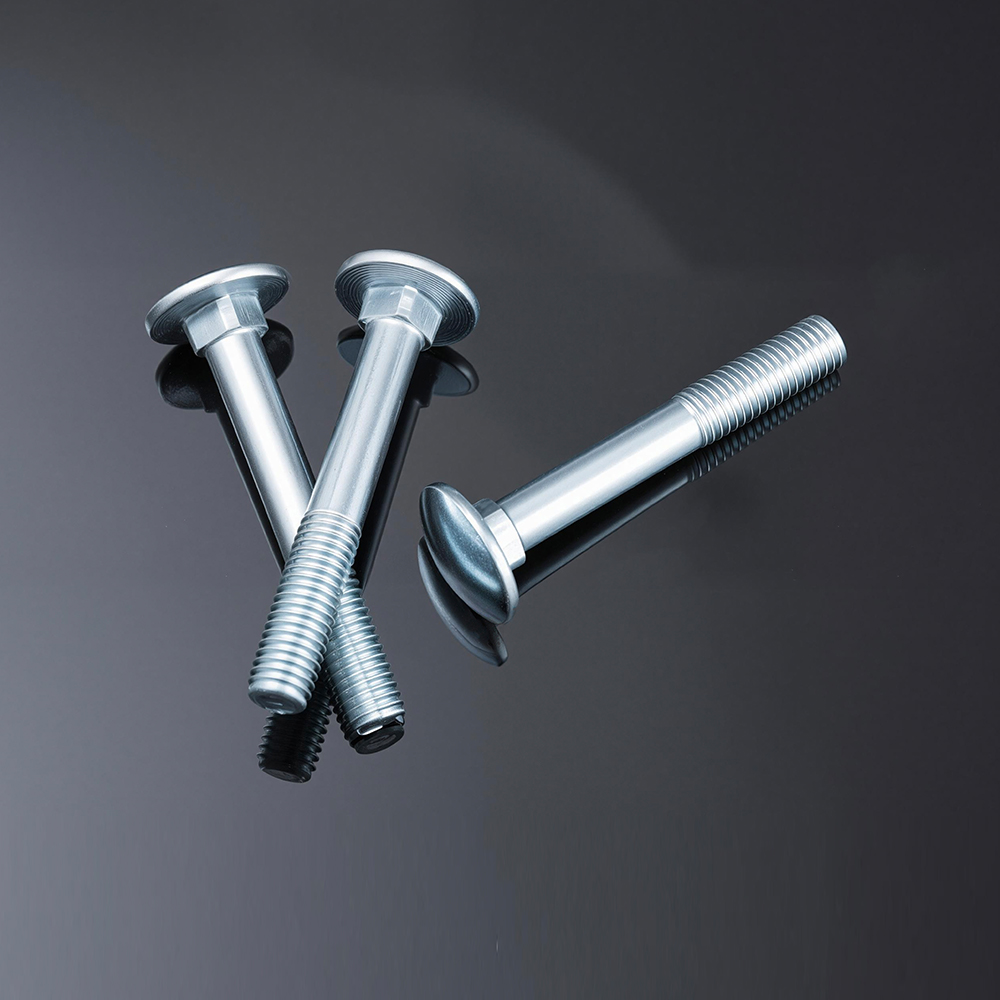

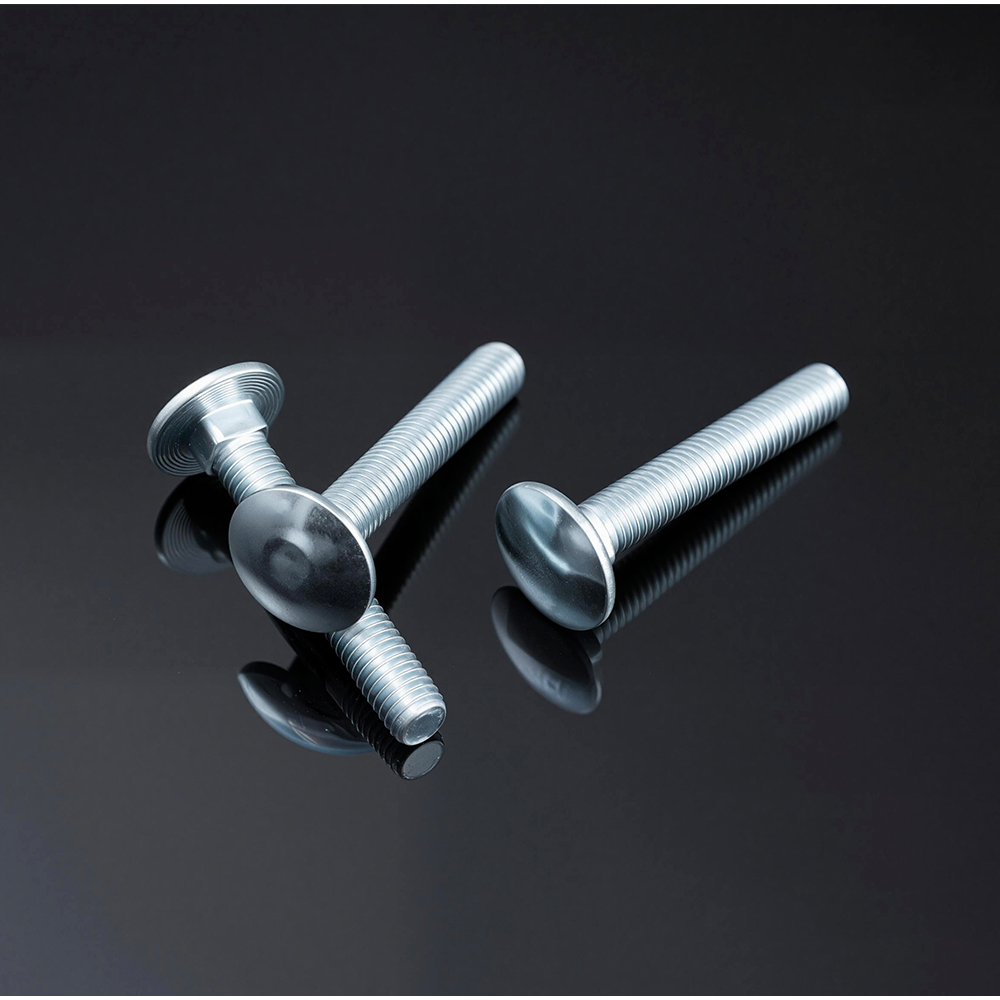

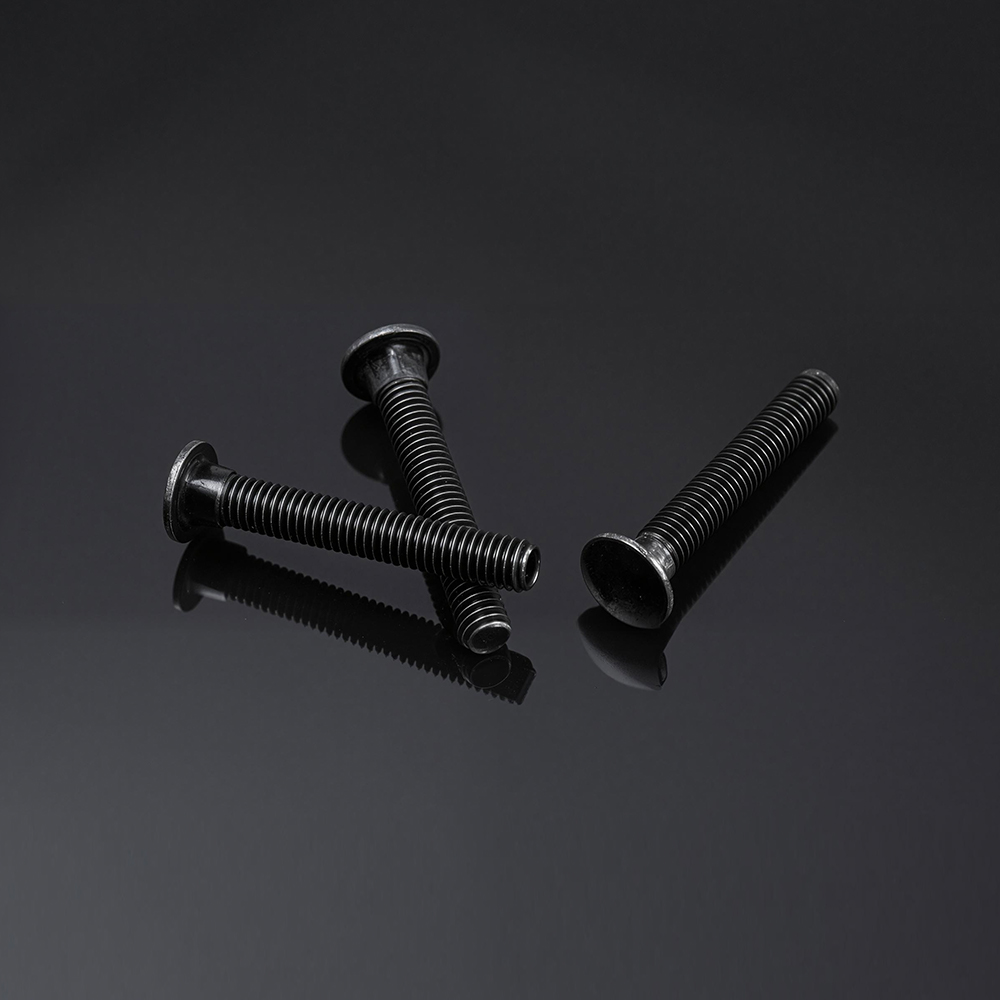

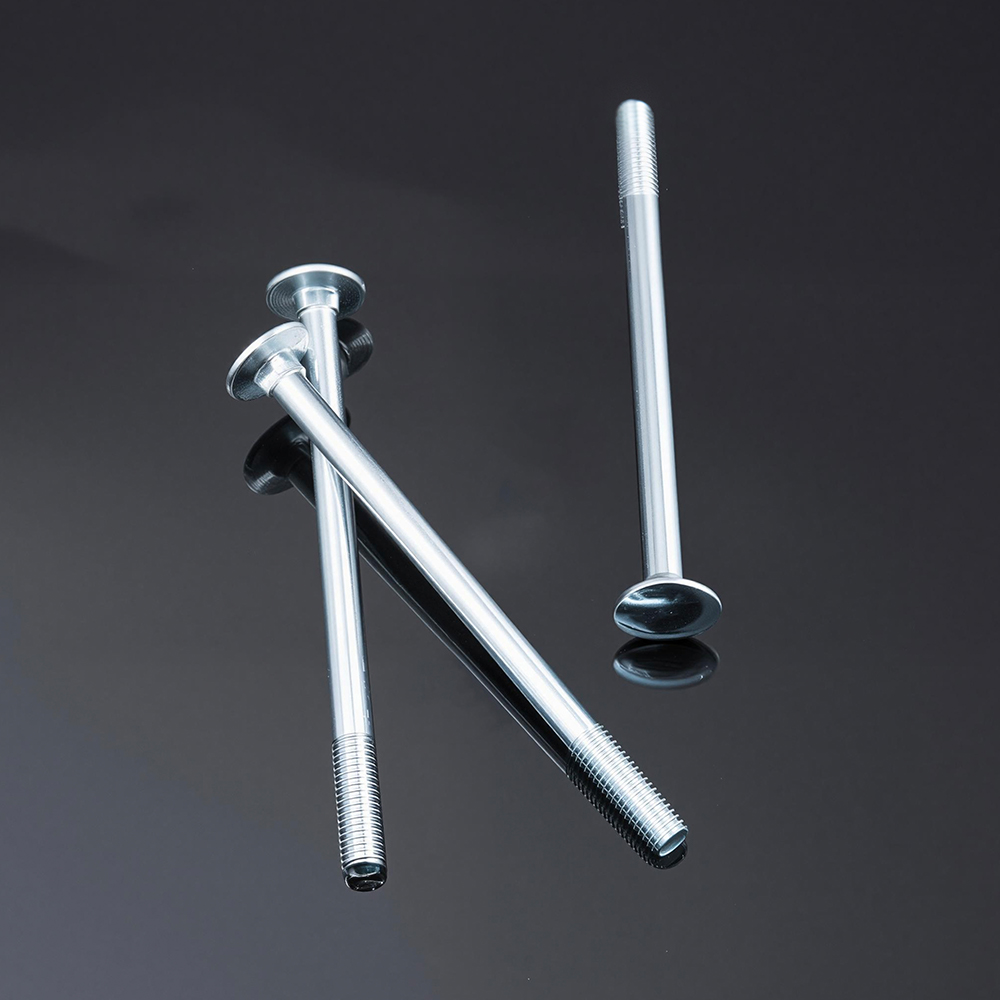

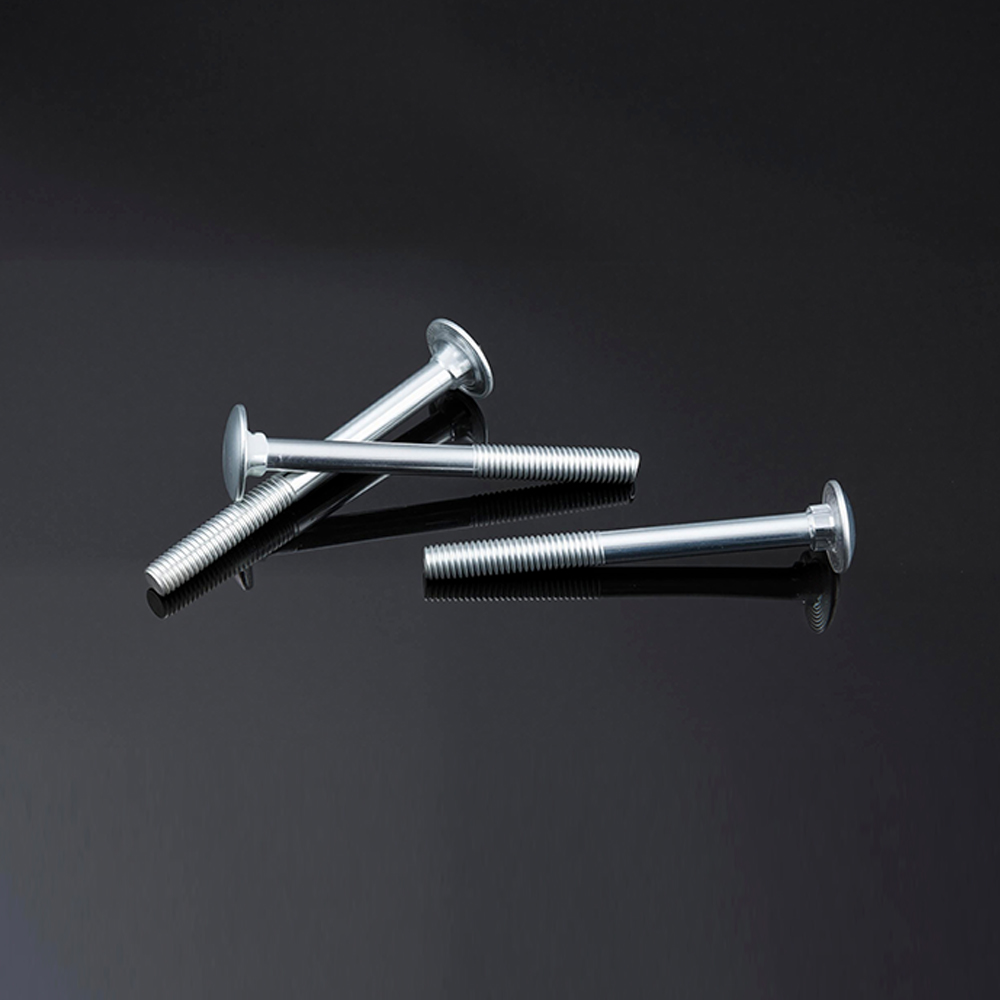

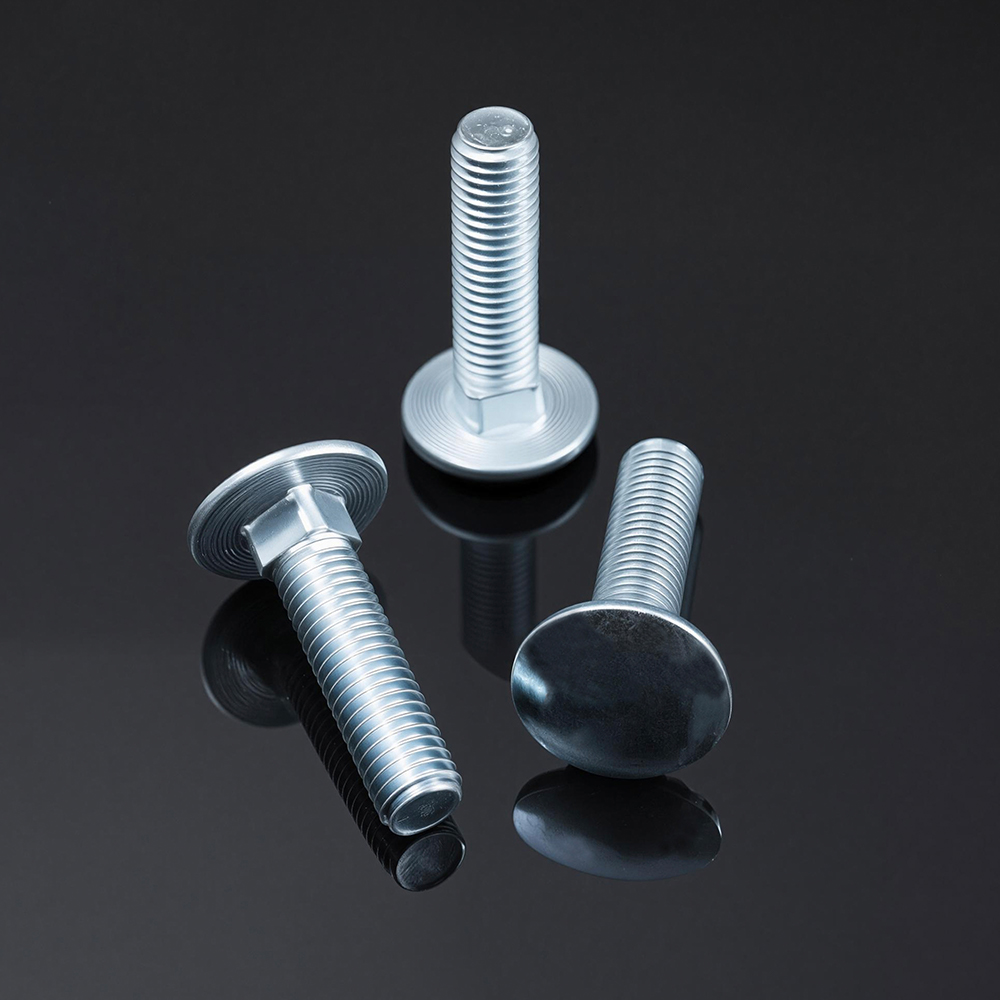

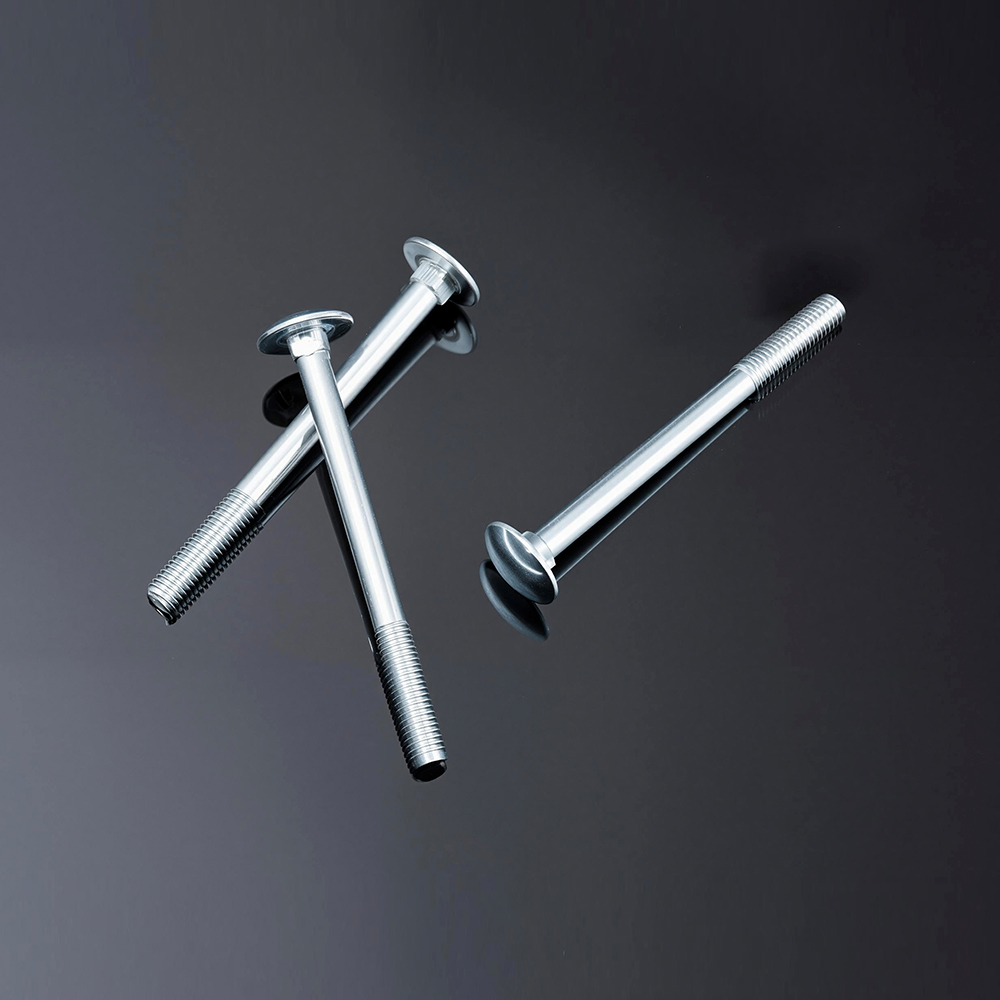

Veľká skrutka s okrúhlym krkom s plochou hlavou obsahuje extra širokú plochú kupolovú hlavu spárovanú s tradičným štvorcovým krkom, ktorá ponúka vynikajúce rozloženie zaťaženia a čistý a dokončený vzhľad pre širokú škálu štandardných aplikácií.
Kľúčové vlastnosti
Nadrozmerná plochá hlava rozkladá upínaciu silu na väčšiu plochu, aby sa znížilo namáhanie materiálu.
Hladká kupolová hlava bez zaseknutia je ideálna pre viditeľné inštalácie.
Štvorcové hrdlo proti rotácii zaisťuje bezpečné držanie v predvŕtaných otvoroch.
Dostupné v celej škále štandardných dĺžok a stúpaní závitu.
Viaceré možnosti materiálov a povrchových úprav pre vnútorné, vonkajšie a korozívne prostredie.
| SAE stupeň 5.8 (ekvivalent ISO 5.8) | |
| Priemer skrutky | M5 – M20 (prispôsobiteľné) |
| Typ vlákna | UNC / UNF (Prispôsobiteľné; metrický závit ISO pre metrické možnosti) |
| Normy | DIN 603 / SAE J429 / ASTM A307 (prepínateľné podľa požiadaviek zákazníka) |
| Stupeň pevnosti | Stupeň SAE 5.8 |
| Tepelné spracovanie | Kalené a temperované (Q&T) |
| Pevnosť v ťahu | ≥500? MPa |
| Medza klzu | ≥400? MPa |
| Tvrdosť | HRC 22–27 |
| Štýl hlavy | Hríbová hlava so štvorcovým hrdlom, prehĺbenie Phillips |
| Presnosť závitu / tolerancia | 2A / 3A (palec); 6 g (metrických) |
| Prevádzková teplota | -40 °C až 250 °C |
| Zodpovedajúce komponenty | Šesťhranné matice (DIN 934), Ploché podložky (DIN 125) |
| SAE stupeň 8.8 (ekvivalent ISO 8.8) | |
| Priemer skrutky | M5 – M20 (prispôsobiteľné) |
| Typ vlákna | UNC / UNF (prispôsobiteľné) |
| Normy | DIN 603 / SAE J429 / ASTM A325 |
| Stupeň pevnosti | Stupeň SAE 8.8 |
| Materiál | Stredne uhlíková oceľ (C45 / SAE 1045) |
| Tepelné spracovanie | Kalené a temperované (Q&T) |
| Pevnosť v ťahu | ≥800? MPa |
| Medza klzu | ≥640? MPa |
| Tvrdosť | HRC 24–33 |
| Štýl hlavy | Hríbová hlava so štvorcovým hrdlom, prehĺbenie Phillips |
| Presnosť závitu / tolerancia | 2A / 3A |
| Prevádzková teplota | -40 °C až 300 °C |
| Zodpovedajúce komponenty | Šesťhranné matice (DIN 934), Ploché podložky (DIN 125), Spring washers (DIN 127) |
| SAE stupeň 10.9 (ekvivalent ISO 10.9) | |
| Priemer skrutky | M5 – M20 (prispôsobiteľné) |
| Typ vlákna | UNC / UNF (prispôsobiteľné) |
| Normy | DIN 603 / SAE J429 / ASTM A490 |
| Stupeň pevnosti | Stupeň SAE 10.9 |
| Materiál | Legovaná konštrukčná oceľ (40Cr / SAE 4140) |
| Tepelné spracovanie | Kalené a temperované (Q&T) |
| Pevnosť v ťahu | ≥1000? MPa |
| Medza klzu | ≥900? MPa |
| Tvrdosť | HRC 32–39 |
| Štýl hlavy | Hríbová hlava so štvorcovým hrdlom, prehĺbenie Phillips |
| Presnosť závitu / tolerancia | 2A / 3A |
| Prevádzková teplota | -40 °C až 350 °C |
| Zodpovedajúce komponenty | Vysokopevnostné šesťhranné matice (DIN 934, trieda 10), ploché podložky (DIN 125) |
| SAE stupeň 12.9 (ekvivalent ISO 12.9) | |
| Priemer skrutky | M5 – M20 (prispôsobiteľné) |
| Typ vlákna | UNC / UNF (prispôsobiteľné) |
| Normy | DIN 603 / SAE J429 / ASTM A490 |
| Stupeň pevnosti | Stupeň SAE 12.9 |
| Materiál | Legovaná konštrukčná oceľ (35CrMo / SAE 4135) |
| Tepelné spracovanie | Kalené a temperované (Q&T) |
| Pevnosť v ťahu | ≥1200? MPa |
| Medza klzu | ≥1080? MPa |
| Tvrdosť | HRC 39–44 |
| Štýl hlavy | Hríbová hlava so štvorcovým hrdlom, prehĺbenie Phillips |
| Presnosť závitu / tolerancia | 2A / 3A |
| Prevádzková teplota | -40 °C až 380 °C |
| Zodpovedajúce komponenty | Vysokopevnostné šesťhranné matice (DIN 934, trieda 12), ploché podložky (DIN 125) |
Aplikácie
Všeobecné drevoobrábanie, palubovky, zábradlie, vybavenie detských ihrísk, verejný nábytok a hybridné drevo-kovové konštrukčné zostavy.
