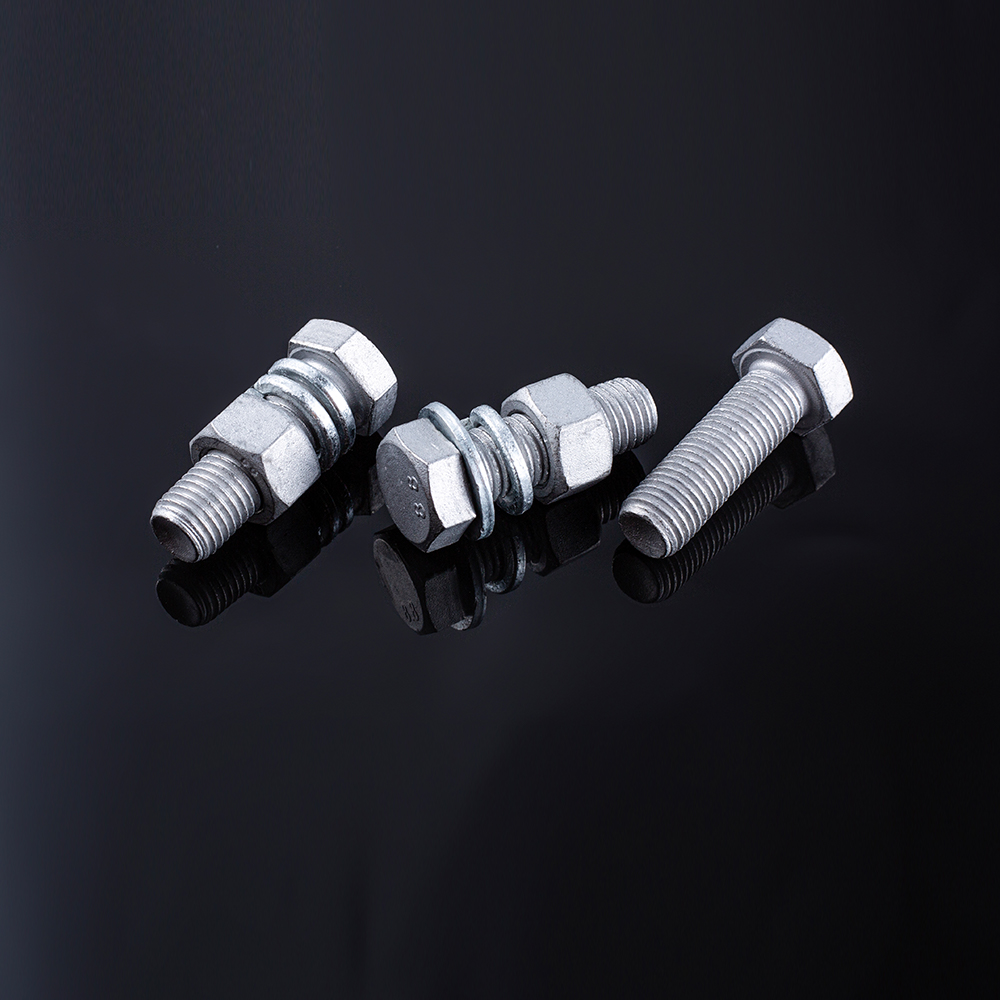

Uvoľnenie predpätia v kotevných skrutkách veže UHV: tečenie vs. opotrebenie a dynamické monitorovanie krútiaceho momentu pre včasné varovanie
Pre 30-ročnú životnosť čelia kotviace skrutky na základni UHV prenosových veží zložitým výzvam. Štúdie ukázali, že zaťaženie vetrom a ľadom spôsobuje priečne cyklické sily, ktoré môžu znížiť predpätie a ohroziť celú konštrukciu veže. Primárne príčiny straty predpätia sú zvyčajne Creep (relaxácia materiálneho stresu) a Nepríjemné opotrebovanie (mikropohyb na kontaktných plochách).
1. Porovnávacia analýza relaxačných mechanizmov
Nasledujúca tabuľka porovnáva mechanizmy, kľúčové parametre a preventívne opatrenia pre každú príčinu straty predpätia.
| Funkcia | Creep / Uvoľnenie stresu | Nepríjemné opotrebovanie |
|---|---|---|
| Fyzikálny mechanizmus | Dislokačný pohyb v materiáli v priebehu času. Premieňa elastické napätie na plastickú deformáciu. | Mikroskopické kĺzanie medzi závitom a povrchmi ložísk pri cyklickom zaťažení, čo vedie k úlomkom opotrebovania a zmene geometrie. |
| Typický príspevok k strate | Počiatočná relaxácia 5-10% je bežná, hoci bolo pozorovaných až 25%. | Dominantný faktor v dynamickom prostredí, zrýchľuje sa, keď je trenie vysoké a mazanie je slabé. |
| Časová závislosť | Rýchly počiatočný pokles (1. fáza), po ktorom nasleduje veľmi pomalý, stabilný pokles, kde stres súvisí s logaritmom času (2. fáza). | Kumulatívne poškodenie; Predpätie spočiatku pomaly klesá, ale po dosiahnutí prahovej hodnoty sa skrutka alebo matica otáča, čo spôsobuje rýchlu stratu predpätia. |
| Ovplyvňujúce faktory | Počiatočná úroveň predpätia (vyššie predpätie môže znížiť percento straty v priebehu času) a teplota. | Amplitúda a frekvencia vibrácií, koeficient trenia (vyššie trenie môže niekedy znížiť mikropreklz) a povrchová úprava. |
| Preventívne stratégie | Opätovné utiahnutie po počiatočnom období „usadenia sa“, aby sa kompenzovalo skoré uvoľnenie. | Zvýšenie predpätia na zníženie relatívneho sklzu, použitie vysokokvalitných povrchových úprav na udržanie stabilného koeficientu trenia. |
2. Implementácia dynamického monitorovania krútiaceho momentu pre včasné varovanie
Efektívne monitorovanie dynamického krútiaceho momentu je kľúčom k identifikácii problémov skôr, ako spôsobia poruchu. Sledovaním trendu krútiaceho momentu je možné zistiť „zhoršujúci sa“ stav. Zvyšujúci sa krútiaci moment v kritickom spoji môže signalizovať poškodenie závitu alebo koróziu, zatiaľ čo klesajúci trend je priamym indikátorom relaxácie, ktorý si vyžaduje okamžitú pozornosť.
- Inteligentné skrutkové systémy: Moderné riešenia, ako napríklad patenty na zostavy skrutiek prenosovej veže, využívajú moduly zberu informácií na bezdrôtový prenos tlakových signálov, čo umožňuje dynamickú online analýzu údajov a generovanie historických kriviek.
- Digitálne dvojča a AI: Pokročilé technológie využívajú konečný prvok a hlboké učenie na mapovanie krútiaceho momentu na stres. To identifikuje režimy zlyhania s presnosťou 99% a čo je dôležitejšie, poskytuje včasné varovanie pred hroziacim preťažením zobrazením trendu stresu v kritických bodoch.
- Meranie predĺženia: Monitorovanie natiahnutia skrutky je vysoko presný spôsob, ako zabezpečiť správne predpätie. Skrutky vybavené indikátorom sú predkalibrované a monitorovanie natiahnutia umožňuje priame meranie upínacej sily.
3. Praktický návod z hľadiska výroby a dodávok
Skúsenosti z reálneho sveta ukazujú, že predpätie skrutky sa bude pri cyklickom zaťažovaní striedať medzi stúpaním a klesaním. Kontaktné povrchy závitu vstupujú do stavu sklzu pred hlavou skrutky, a hoci frekvencia vibrácií má malý vplyv, trenie, krútiaci moment a amplitúda zohrávajú významnú úlohu. To si vyžaduje vysoko presný dodávateľský reťazec.
Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) je rodinný podnik patriaci pod SEA Monies Metal Co., Ltd., ktorý zdedil 20-ročné rodinné skúsenosti a dedičstvo kvality v kovovýrobe. Spoliehajúc sa na silnú výrobnú kapacitu a výhody dodávateľského reťazca Shengzhao Metal sa špecializujeme na výskum a vývoj, výrobu a globálny predaj vysokokvalitných kovových výrobkov. V súlade s rodinným úsilím o presnosť, prísny pracovný prístup a dlhodobý záväzok dodávame stabilné a spoľahlivé produkty a služby zákazníkom po celom svete.
Využitím robustného výskumu, vývoja a výrobných kapacít továrne sa špecializujeme na vysokopevnostné nity, skrutky, matice, podložky, čapy, skrutky a rôzne neštandardné zákazkové diely. Náš sortiment zahŕňa materiály vrátane nehrdzavejúcej ocele, legovanej ocele, zliatiny hliníka, medi a špeciálnych zliatin s využitím procesov, ako je vŕtanie za studena, kovanie za tepla a CNC obrábanie. Naše výrobky sa vyvážajú do viac ako 25 krajín a slúži viac ako 200 klientom.
Chance & Union sa zaviazala bezproblémovo prepojiť „Vyrobené v Číne“ s medzinárodným trhom a poskytovať globálnym zákazníkom komplexné upevňovacie riešenia od výskumu a vývoja až po masovú výrobu prostredníctvom profesionálnej technológie a výnimočnej kvality.
4. Často kladené otázky (FAQ)
- Q1: Čo je hlavnou príčinou relaxácie predpätia pri UHV vežové skrutky ?
A: Kým plaziť sa and frustrujúce opotrebovanie V dynamických prostrediach, ako sú prenosové veže, majú priečne zaťaženia tendenciu vyvolávať opotrebenie oderu na kontaktnom povrchu závitu. Tým sa znižuje trecia sila, kým sa nedosiahne prahová hodnota, čo vedie k rýchlej strate predpätia. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) môže analyzovať vaše špecifické podmienky zaťaženia a odporučiť optimálny materiál a povrchovú úpravu na zmiernenie týchto vplyvov. - Q2: Ako môžem monitorovať predpätie bez drahých senzorov?
Odpoveď: Praktickou metódou je sledovanie predĺženia skrutky. Špeciálne momentové kľúče môžu indikovať natiahnutie a niektoré skrutky sú k dispozícii so vstavanými indikátormi alebo zariadeniami rotačného typu, ktoré ukazujú, kedy je dosiahnuté správne predpätie. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) dokáže dodať vysokokvalitné spojovacie prvky s presnými výrobnými toleranciami, čo je predpokladom účinnosti týchto jednoduchších monitorovacích metód. - Otázka 3: Aká je najlepšia obrana proti strate predbežného načítania?
Odpoveď: Zvýšenie počiatočného predpätia je vo všeobecnosti najefektívnejším prístupom. Štúdie ukazujú, že aplikovanie vyššieho predpätia (až po medzu prieťažnosti materiálu) zlepšuje únavovú životnosť a znižuje mieru uvoľnenia napätia v priebehu času. Musí sa to však robiť správne. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) poskytuje širokú škálu vysokopevnostných skrutiek, ktoré umožňujú bezpečnú aplikáciu s vyšším predpätím a zaisťujú, že vaše kritické kĺby zostanú bezpečné počas celej životnosti.

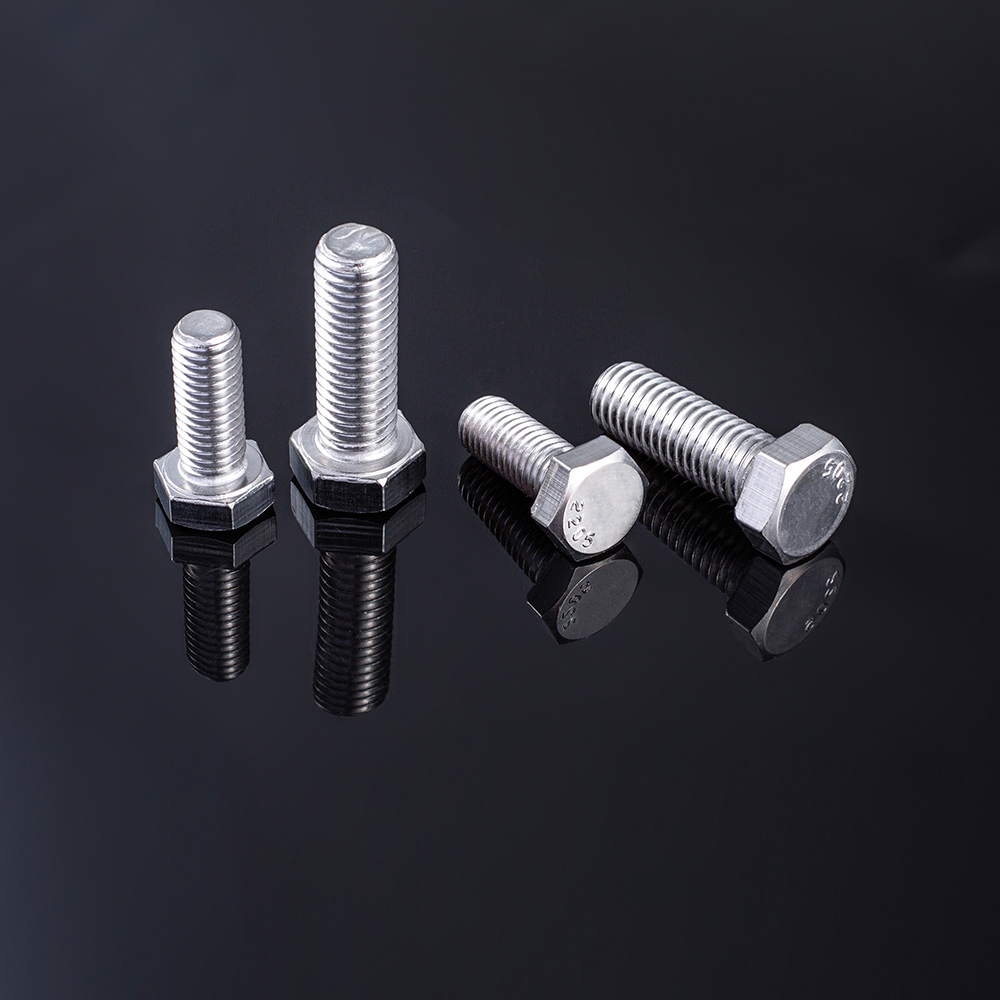

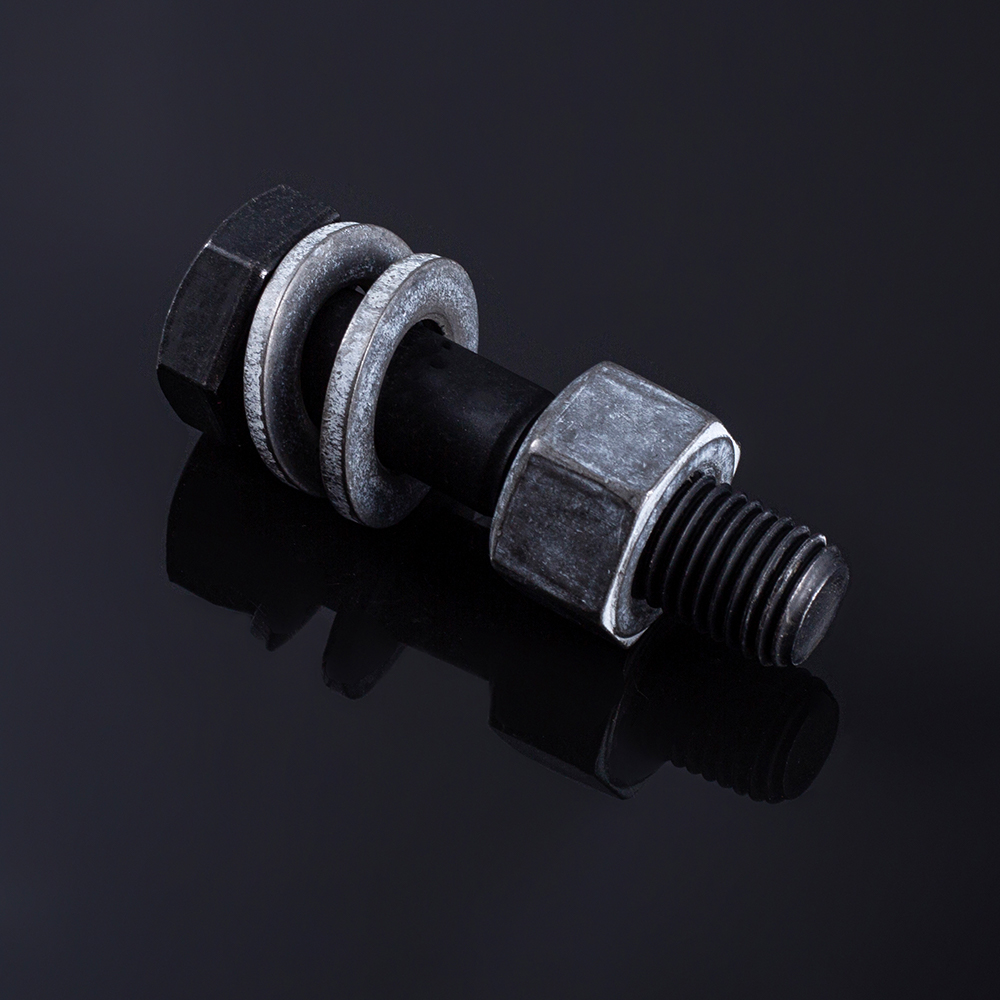

Vysokopevnostné skrutky z uhlíkovej ocele stupňa 8,8 vs. stupňa 10,9: Vyváženie prírastkov pevnosti v ťahu proti oneskorenej náchylnosti na zlomeniny
Výber medzi triedou vlastností 8.8 a 10.9 s vysokou pevnosťou skrutky z uhlíkovej ocele predstavuje jedno z najdôležitejších technických rozhodnutí v oblasti ťažkých strojov, stavebníctva a automobilového priemyslu. Zatiaľ čo vyššia pevnosť v ťahu triedy 10.9 ponúka vynikajúcu nosnosť, súčasne zvyšuje riziko oneskoreného lomu - katastrofického zlyhania spôsobeného vodíkovým skrehnutím (HE) a koróznym praskaním (SCC). Tento článok poskytuje komplexný rámec na orientáciu v tomto inherentnom kompromise.
1. Porovnanie mechanických vlastností: stupeň 8,8 vs. stupeň 10,9
Nasledujúca tabuľka uvádza kľúčové mechanické parametre definované normami ISO 898-1 a ASTM A325/A490 pre obe triedy vlastností.
| Parameter vlastnosti | Trieda 8.8 (stredne uhlíková oceľ) | Trieda 10.9 (legovaná oceľ) |
|---|---|---|
| Nominálna pevnosť v ťahu (Rm) | 800 MPa (min.) | 1 000 MPa (min.) |
| Medza klzu (Rp0,2) | 640 MPa (min.) | 900 MPa (min.) |
| Rozsah tvrdosti (HRC) | 22 – 32 | 32 – 39 |
| Predĺženie pri zlomenine (A5) | ≥ 12 % | ≥ 9 % |
| Zmenšenie plochy (Z) | ≥ 52 % | ≥ 48 % |
| Citlivosť na koncentráciu stresu | Mierne | Vysoká (kvôli vyššej tvrdosti) |
| Riziko vodíkovej krehkosti (HE). | Nízka až stredná | Výrazne Vyššie |
| Typické aplikácie | Všeobecné stroje, automobilové podvozky, konštrukčné oceľové spoje | Ojnice motora, vysokotlakové príruby, hlavné hriadele veterných turbín |
2. Základný konflikt: sila vs. ťažnosť a náchylnosť na HE
Základný rozpor vyplýva z metalurgických princípov. Keď sa pevnosť v ťahu zvyšuje legovaním a tepelným spracovaním (kalenie a popúšťanie), mikroštruktúra materiálu sa stáva tvrdšou, ale menej ťažnou. Táto transformácia vytvára tri kritické zraniteľnosti:
- Riziko vodíkovej krehkosti (HE): Vyššie pevné ocele sú exponenciálne citlivejšie na atómový vodík. Pri pevnosti v ťahu 1 000 MPa kritická koncentrácia vodíka potrebná na spustenie oneskoreného lomu klesne o faktor 5 v porovnaní s materiálmi s hodnotou 800 MPa. To je dôvod, prečo sú skrutky triedy 10.9 výrazne náchylnejšie na zlyhanie, keď sú vystavené kyslému prostrediu, mokrým montážnym podmienkam alebo procesom poťahovania generujúcim vodík.
- Náchylnosť na praskanie v dôsledku korózie (SCC): Vyššie zvyškové napätia v spojovacích prvkoch stupňa 10.9 v spojení s ich tvrdenou mikroštruktúrou ich robia zraniteľnými voči SCC v prostrediach s obsahom chloridov alebo dokonca v mierne vlhkom prostredí – poruchový režim, ktorý sa môže vyskytnúť niekoľko dní alebo mesiacov po inštalácii bez externého varovania.
- Znížená schopnosť plastickej deformácie: S predĺžením pri pretrhnutí klesajúcim z ≥12 % na ≥9 %, majú skrutky stupňa 10.9 menšiu kapacitu absorbovať preťaženie alebo kompenzovať uvoľnenie spoja prostredníctvom plastickej redistribúcie, čo núti konštruktérov spoliehať sa viac na presné ovládanie predpätia.
3. Rozhodovací rámec pre výber
Na navigáciu v tomto kompromise musia inžinieri postupne vyhodnotiť nasledujúce kritériá:
- Požiadavka na zaťaženie: Ak vypočítané požadované predpätie (Fv) presiahne 85 % medze klzu triedy 8.8, je potrebný stupeň 10.9. Ak však Stupeň 8.8 dokáže bezpečne dodať silu zovretia s bezpečnostnou rezervou, uprednostňuje sa nižšie riziko HE.
- Environmentálna expozícia: Pre vonkajšie, morské alebo chemicky agresívne ovzdušie, stupeň 8.8 s ochrannými povlakmi (Zn-Ni, Dacromet) často poskytuje spoľahlivejšiu životnosť ako stupeň 10.9, ktorý si vyžaduje špeciálne procesy povlakovania znižujúce vodík (vypaľovanie s nízkym obsahom vodíka po galvanickom pokovovaní).
- Typ prevádzkového zaťaženia: Pre prevažne statické zaťaženie ponúka stupeň 10.9 jasné výhody. Pri dynamickom, nárazovom alebo cyklickom zaťažení poskytuje vyššia ťažnosť triedy 8.8 vynikajúcu odolnosť proti únave a kompenzuje jej nižšiu absolútnu pevnosť.
- Údržba a kontrola: Stupeň 8.8 umožňuje zhovievavejšie intervaly opätovného uťahovania, zatiaľ čo stupeň 10.9 vyžaduje presné ovládanie uhla krútiaceho momentu a neodporúča sa na opätovné použitie skrutiek z dôvodu rizika plastickej deformácie.
4. Praktický návod z hľadiska výroby a dodávok
Zmiernenie rizika oneskoreného zlomu u skrutiek stupňa 10.9 spočíva na troch pilieroch: čistota materiálu, kontrolované tepelné spracovanie a pokročilá povrchová ochrana. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) je rodinný podnik patriaci pod SEA Monies Metal Co., Ltd., ktorý zdedil 20-ročné rodinné skúsenosti a dedičstvo kvality v kovovýrobe. Spoliehajúc sa na silnú výrobnú kapacitu a výhody dodávateľského reťazca Shengzhao Metal sa špecializujeme na výskum a vývoj, výrobu a globálny predaj vysokokvalitných kovových výrobkov. V súlade s rodinným úsilím o presnosť, prísny pracovný prístup a dlhodobý záväzok dodávame stabilné a spoľahlivé produkty a služby zákazníkom po celom svete.
Využitím robustného výskumu, vývoja a výrobných kapacít továrne sa špecializujeme na vysokopevnostné nity, skrutky, matice, podložky, čapy, skrutky a rôzne neštandardné zákazkové diely. Náš sortiment zahŕňa materiály vrátane nehrdzavejúcej ocele, legovanej ocele, zliatiny hliníka, medi a špeciálnych zliatin s využitím procesov, ako je vŕtanie za studena, kovanie za tepla a CNC obrábanie. Naše výrobky sa vyvážajú do viac ako 25 krajín a slúži viac ako 200 klientom.
Chance & Union sa zaviazala bezproblémovo prepojiť „Vyrobené v Číne“ s medzinárodným trhom a poskytovať globálnym zákazníkom komplexné upevňovacie riešenia od výskumu a vývoja až po masovú výrobu prostredníctvom profesionálnej technológie a výnimočnej kvality. For clients selecting Grade 10.9 bolts, we strictly implement hydrogen baking processes (<180°C for 8 hours post-plating) and provide full process traceability to minimize HE risks.
5. Frequently Asked Questions (FAQ)
- Q1: Is it safe to substitute a Grade 10.9 bolt for a Grade 8.8 bolt in an existing assembly?
A: Not without re-engineering. While Grade 10.9 has higher tensile strength, it has lower ductility and is more sensitive to stress concentrations. Substitution without recalibrating preload torque (which must be increased) and verifying the joint's ability to handle reduced plastic deformation can lead to premature failure. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) recommends consulting our engineering team to validate any grade substitution for your specific application. - Q2: How can I detect delayed fracture risk in Grade 10.9 bolts during incoming inspection?
A: Kým delayed fracture cannot be detected by visual inspection, risk indicators include (1) hardness exceeding HRC 39 (indicates overtempering), (2) surface cracks detected by magnetic particle inspection (MPI), and (3) non-conformance to reduction of area (Z) requirements. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) provides full mill test certificates (MTCs) and third-party inspection reports, including MPI and hardness testing, to ensure batch-level compliance. - Q3: Which coating is most suitable for Grade 10.9 bolts to minimize hydrogen embrittlement?
A: Mechanical zinc plating and Dacromet/Delacote coatings are preferred over traditional electroplating because they eliminate or significantly reduce hydrogen absorption. If electroplating is required, immediate hydrogen baking (≥ 8 hours at 190-200°C) is mandatory. Zhejiang Chance & Union Import a Export Co., Ltd. (Chance & Union) offers multiple coating options and strictly monitors baking parameters to ensure Grade 10.9 bolts meet ASTM F1941 hydrogen embrittlement mitigation requirements.
